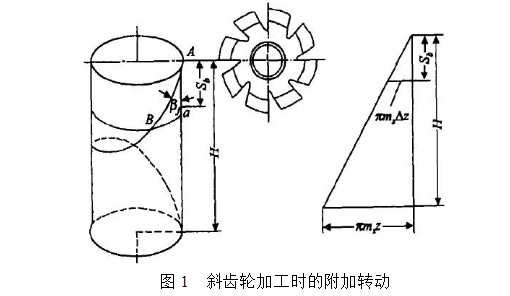

如圖1所示，斜齒輪的齒寬是與軸線有一夾角的螺旋線，具有一定的導程。加工時除須實現滾切直齒輪的三個基本運動即刀具回轉、齒坯回轉(分齒)和刀具齒坯軸向進給外，齒坯還必須有相應的附加運動（即刀具從A點到a點時，工件的B點應轉到a點）。

2種滾切斜齒輪附加運動計算方法說明：

1、以工作臺旋轉為基礎計算：

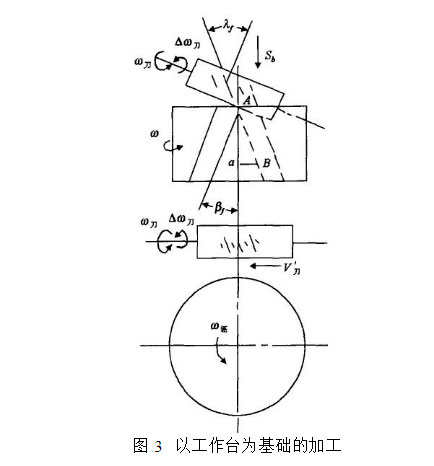

如圖2所示。設右旋滾刀加工左旋齒輪，若齒坯不作附加運動，則滾刀必須沿軸線從B點至a點平移，其速度為。因滾刀齒分布在滾刀螺旋線上，可使?jié)L刀附加轉動代替平行移動。其方向與滾刀旋轉速度方向相反，數值與齒坯有一定傳動比，既當齒坯轉過1轉時，滾刀除有轉動外，還應有附加轉動(通常K=1)。

即有以工件為基礎計算附加轉動時有：齒坯轉過1轉，滾刀轉過轉。其中，+號用于刀具與工件螺旋線方向相反，-號用于刀具與工件螺旋線方向相同。

2、以滾刀旋轉為基礎計算：

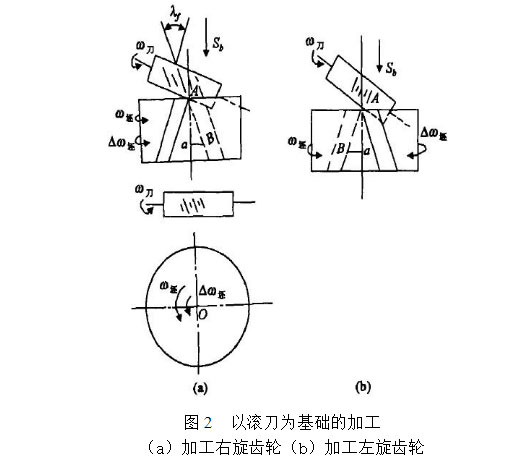

以滾刀旋轉為基礎，將滾刀視為傳動鏈的首端，將回轉工作圖3所示。設用右旋滾刀加工右旋斜齒輪，則除分齒運動外，還應有附加運動(即刀從A點到a點時，工件由a轉到B點)，設齒坯導程為H，

式中K-刀頭數，通常取1；-被加工齒輪的齒數；-滾刀每轉沿被加工輪軸線的進刀量，單位。

因此滾刀轉動一轉時齒坯的轉數為：

當用右旋滾刀加工左旋斜齒輪時，齒坯也必須有相應的附加運動(即刀具從A點到a時，工件的a點應退至B點)，所以，上式“+”號應變?yōu)椤?”號。

綜合兩種情況，有刀轉過轉，齒還轉過轉。其中，“+”號用于刀具與工件螺旋線方向相同，“-”號用于刀具與工件螺旋線方向相反。
