小模數齒輪成形滾削加工原理及幾種運動條件說明分別如下，供參考了解。

成形滾削加工原理：

成形滾削法，是用與齒輪齒槽形狀完全相同、或者部分相同的刀具，在滾齒機上與工件作強制的嚙合運動，而切出全部的工件齒形。

滾刀1安裝在滾齒機刀軸上，工件2安裝在工件軸上，工件軸的傳動與刀軸的運動，由同一電機帶動。刀軸1的轉動與工件的轉動通過機床傳動鏈按一定規律運動，完成滾刀切齒運動。

成形滾削過程中，有下述幾種運動：

1、刀個軸的轉動；

2、工件分度運動；

3、刀具和工件的進給運動。

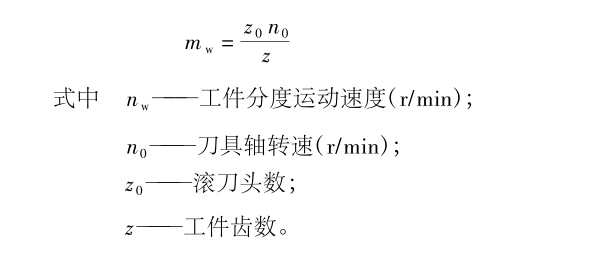

為保證成形滾削正常運轉，刀具轉速與工件軸轉速必須滿足以下公式條件：
