直齒圓柱外齒輪插齒加工工藝：刀具齒數選擇、刀具安裝及調整相關說明分別如下，供參考了解。

刀具齒數的選擇：

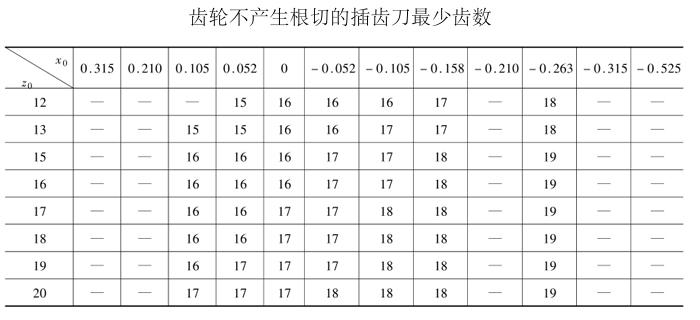

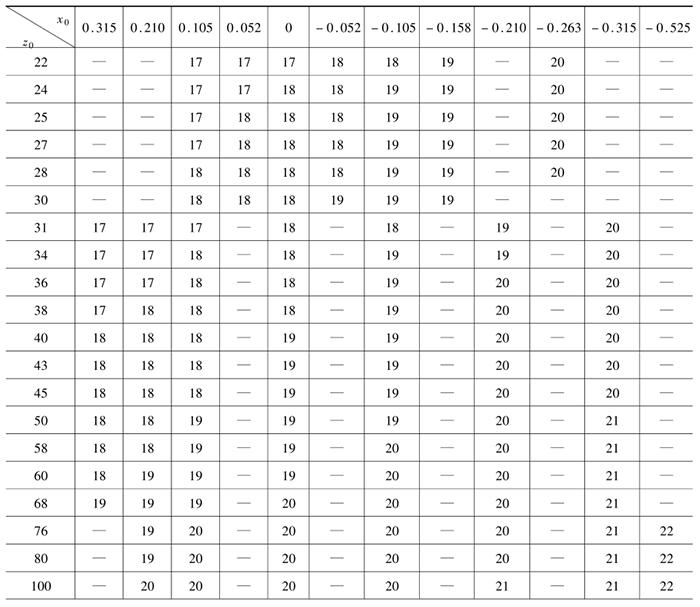

在齒輪結構和設備允許情況下，選用齒數較多的刀具。對于齒數較小的齒輪，為避免根切應附合下表。

插齒刀具的安裝：

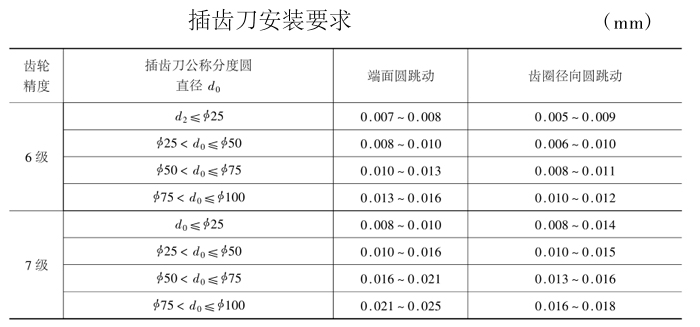

盤形和碗形插齒刀是以安裝孔和支承端面為基準，安裝在插齒機主軸上;錐柄插齒刀是以柄部錐體為基準，安裝在插齒機主軸的錐孔中，用拉桿拉緊。其安裝要求見下表。

插齒刀具的調整：

1、插齒刀具行程長度的計算

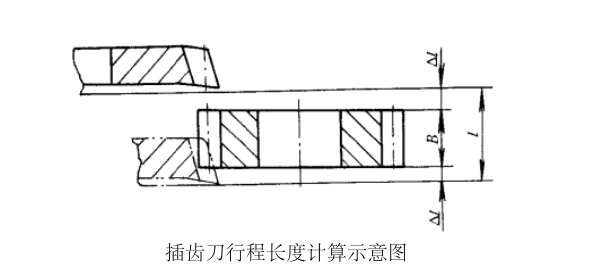

行程長度L由齒輪寬度B和插齒刀超越量ΔL來決定，見下圖。超越量△L=1.5~3.0mm。

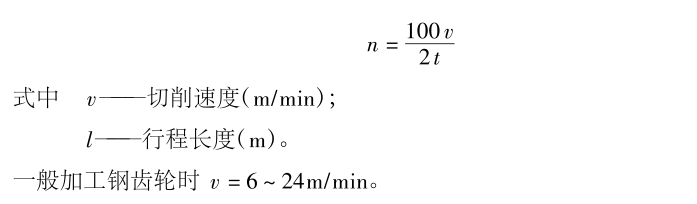

2、插齒刀往復行程速度n(次/min的計算)

3、插齒刀圓周進給量選擇

一般選取每次往復行程進給0.015~0.15m。
