齒輪研齒加工的2種方法及相關說明分別如下，供參考了解。

齒輪研齒的2種方法：

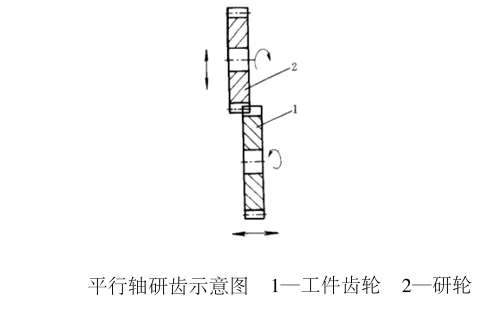

1、平行軸研齒

工件1緩慢轉動，并沿軸線方向快速往復運動。研輪2由1輪帶動旋轉，并做短促的送進運動，經一定時間后改變旋轉方向。研齒時，齒輪之間放入研磨劑。

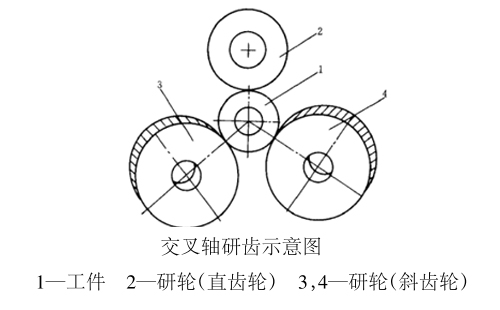

2、交叉軸研齒

工件與研輪2、3、4相互嚙合，工件為主動輪，并做軸向往復運動，經過一定時間后政變旋轉方向。

齒輪研齒相關說明：

1、研磨輪通常用鑄鐵，常用的牌號為HT300。研磨輪的齒形與工件相似，而其直徑盡量選用大一些，可增加重磨次數及耐用度。為避免研輪的局部磨損或研輪齒形周期性誤差反映在工件齒形上，硏輪齒數與工件齒數不能成整倍數;研輪的齒厚應該比標準工件齒厚小，兩者間隙按照研磨劑的粒度確定。

2、切削規范，一般切削速度選30~60m/min。

3、研磨的精度與研齒余量有關。正常的研齒過程有兩個階段，第一階段是研去齒面不平度和其他傷痕、變形。第二階段是均勻磨損階段。余量一般留0.01~0.04mm。
